摘要：按照高規及抗規相關條文，國家建筑標準設計圖集《16G101-1》對《11G101-1》作了較大的調整，增加了剪力墻構造邊緣構件采用“墻體水平分布鋼筋 +拉筋”的內容，取消了部分箍筋。按照此原則，非加強區域標準層可節約鋼筋1.50~2.0kg/m2。

01、設計依據

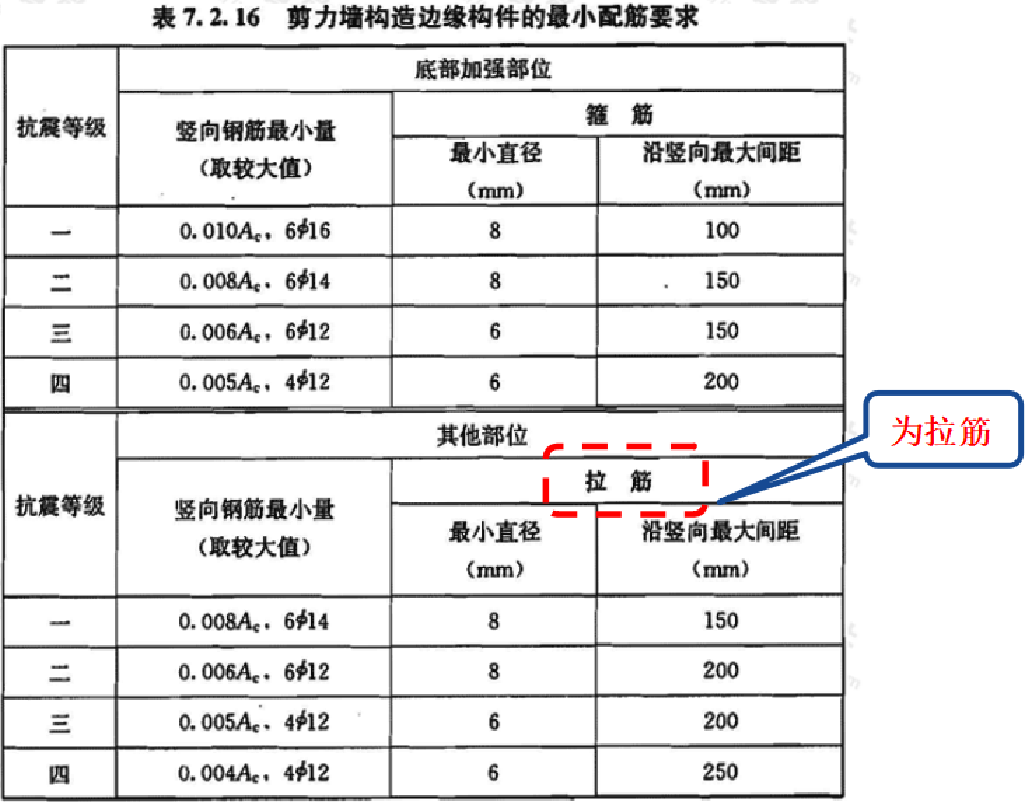

《高規》第7.2.16條及《抗規》第6.4.5條要求底部加強部位的構造邊緣構件采用“箍筋”，而其他部位采用 “拉筋”，以往常規設計均將其他部位采用“箍筋”設計（是設計院和審圖部門認可的方式）。

《高層建筑混凝土結構技術規程》：

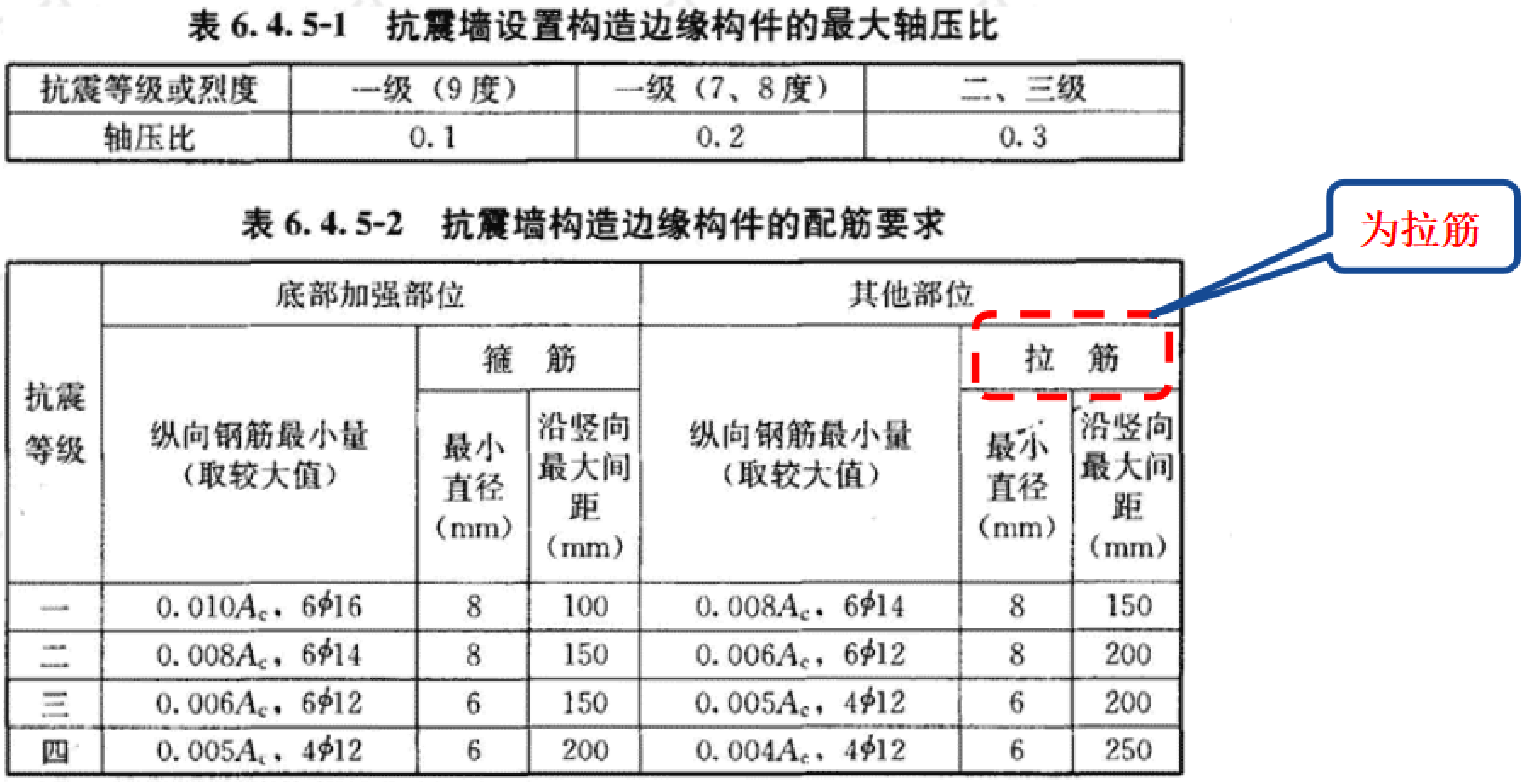

《建筑抗震設計規范》：

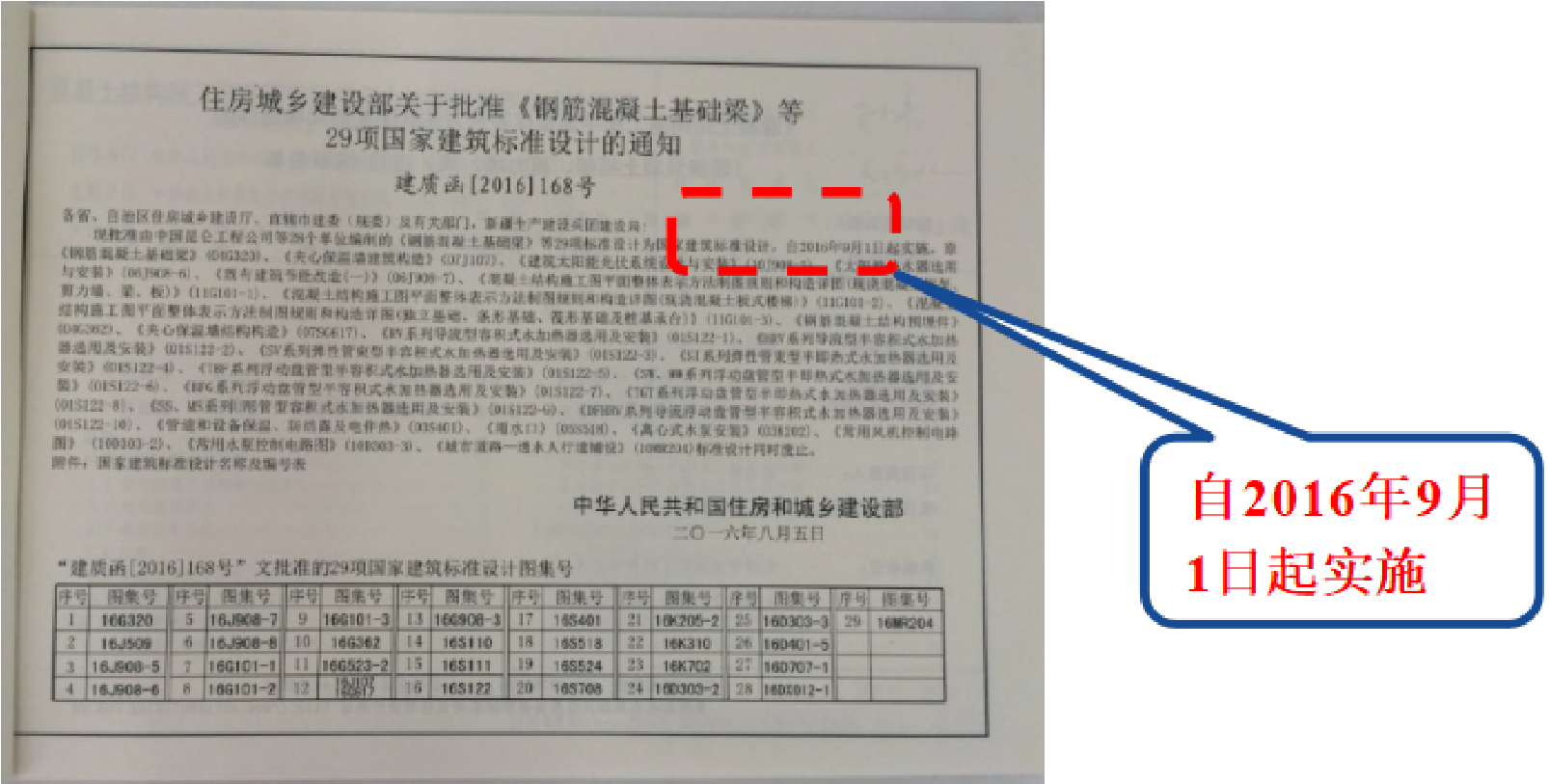

按《高規》 第7.2.16條及《抗規》第 6.4.5條要求，國家建筑標準設計圖集《16G101-1》對《11G101-1》作了較大的調整，增加了剪力墻構造邊緣構件在其他部位采用“墻體水平分布鋼筋 +拉筋”的內容，取消了箍筋。

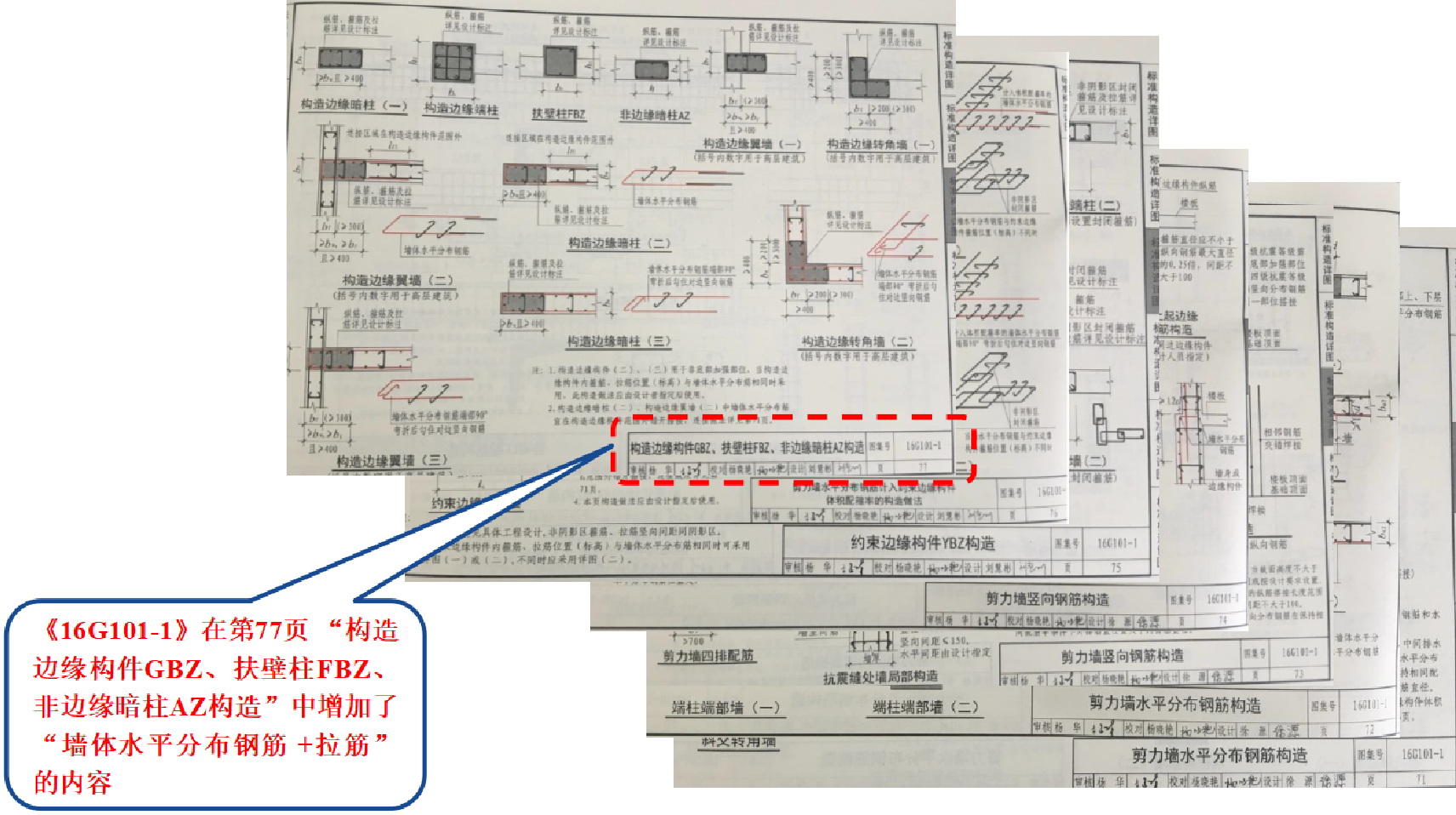

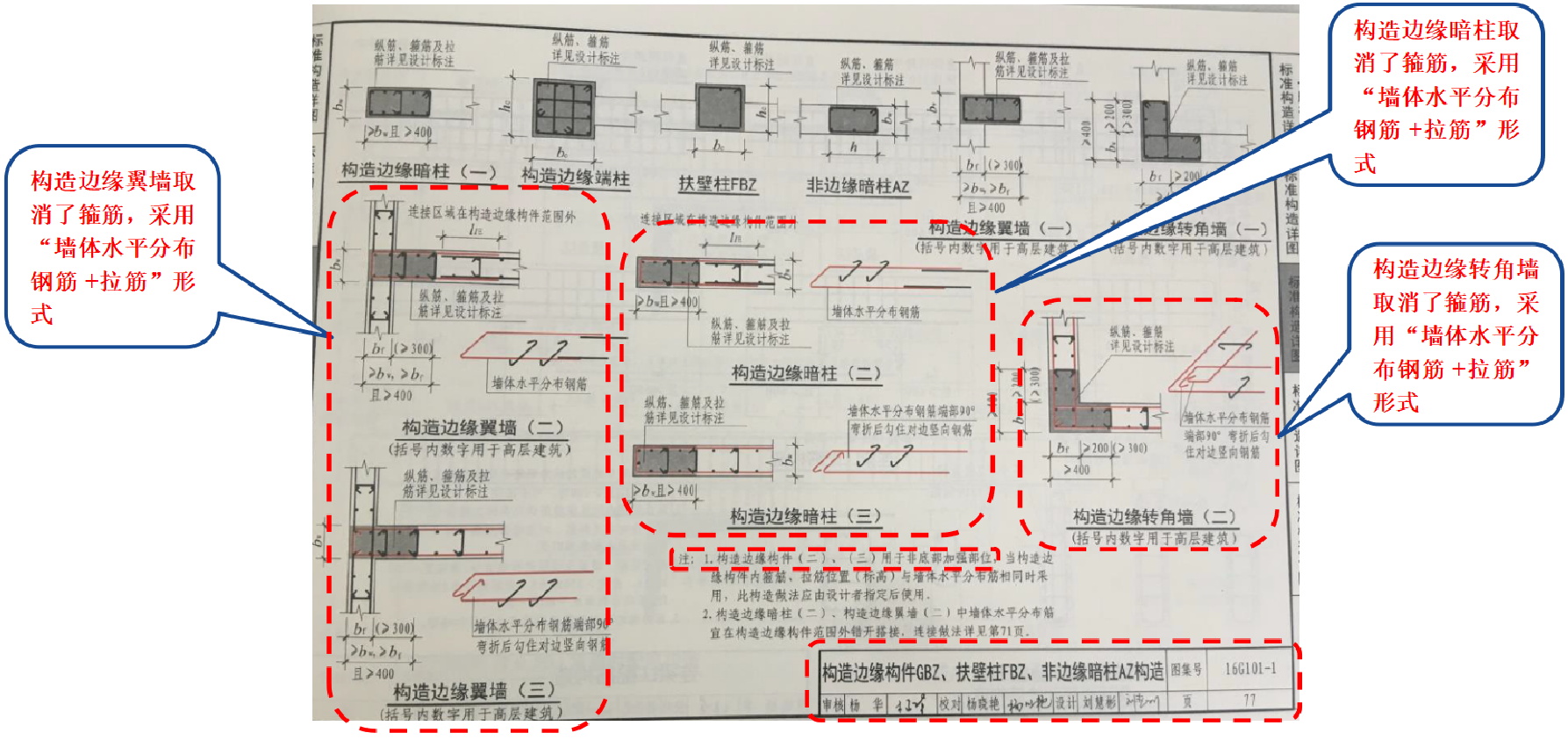

《16G101-1》圖集第77頁中將剪力墻構造邊緣構件在其他部位設計為“墻體水平分布鋼筋  +拉筋”形式 。

02、案例分析

本文以廣東省某項目某棟為案例，工程概況為：

• 建筑層數：地上30層；
• 房屋高度：94.85米；
• 抗震設防烈度：7度；
• 設計地震分組：第一組；
• 場地類別：Ⅱ；
• 結構形式：剪力墻結構；
• 剪力墻結構抗震等級：二級。

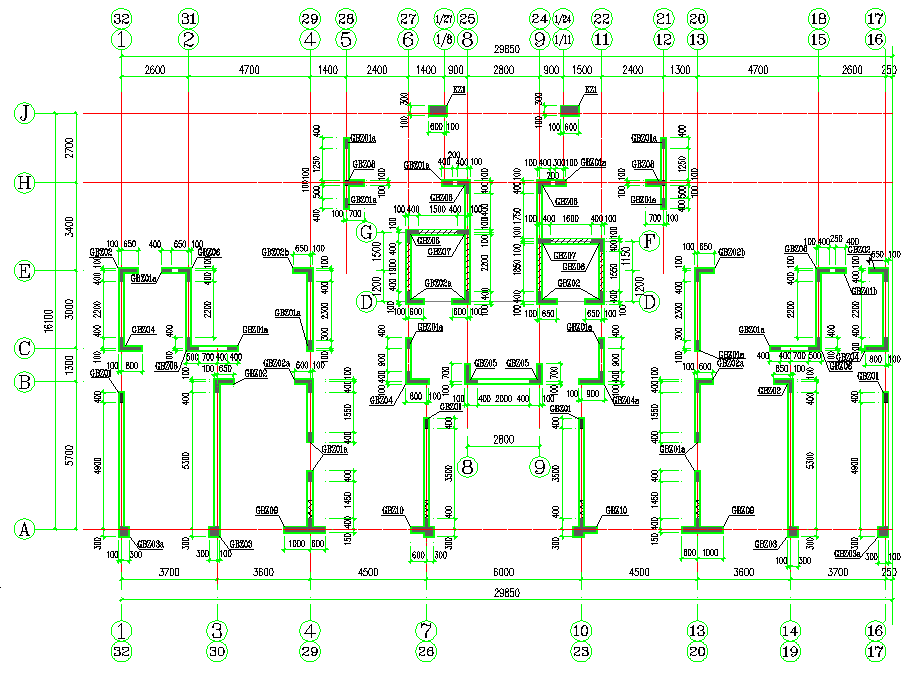

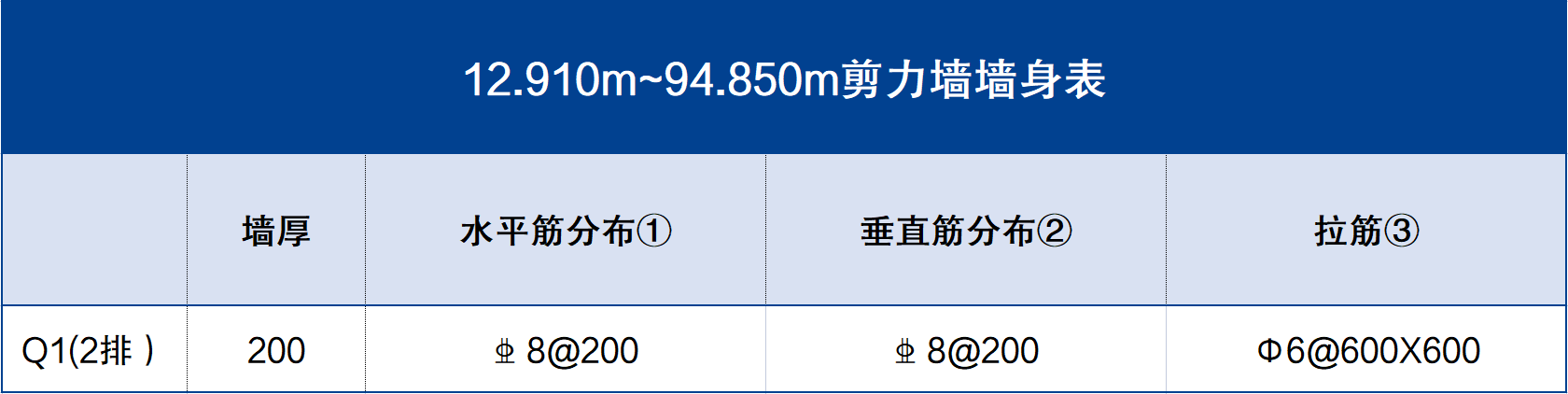

標準層剪力墻平面布置圖：

原設計技術指標：

注：剪力墻結構，地上30層，標準層高3.15米，地下2層，層高4.2/3.5米；抗震防烈度：7度；抗震等級：二級；（指標不含二次結構鋼筋混凝土：填充墻構造柱、過梁與圈梁等，指標數據按地上6層作為標準層結構抽樣計算）。

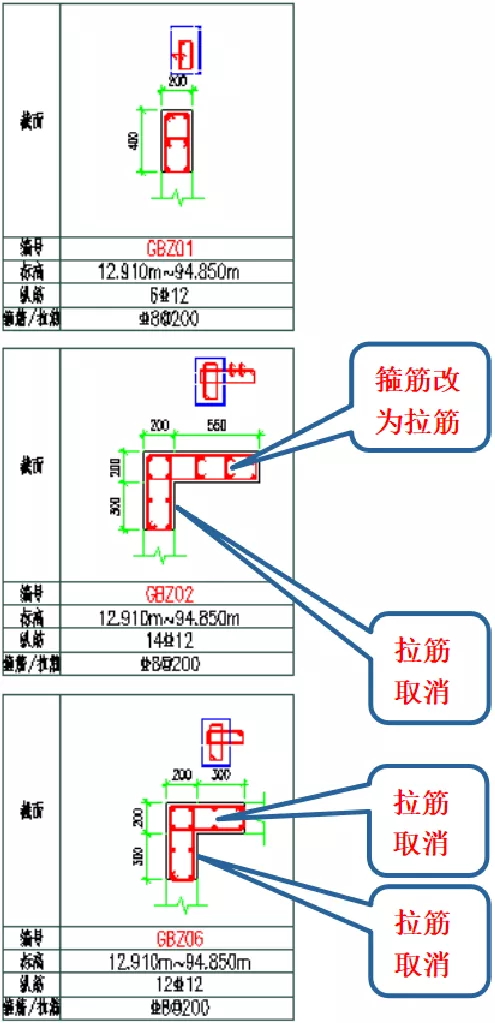

我們對原設計非底部加強區剪力墻構造邊緣構件了進行了二次優化。第一次優化仍采用“箍筋 +拉筋”的方式，內箍優化為拉筋，拉筋間距進行了優化。

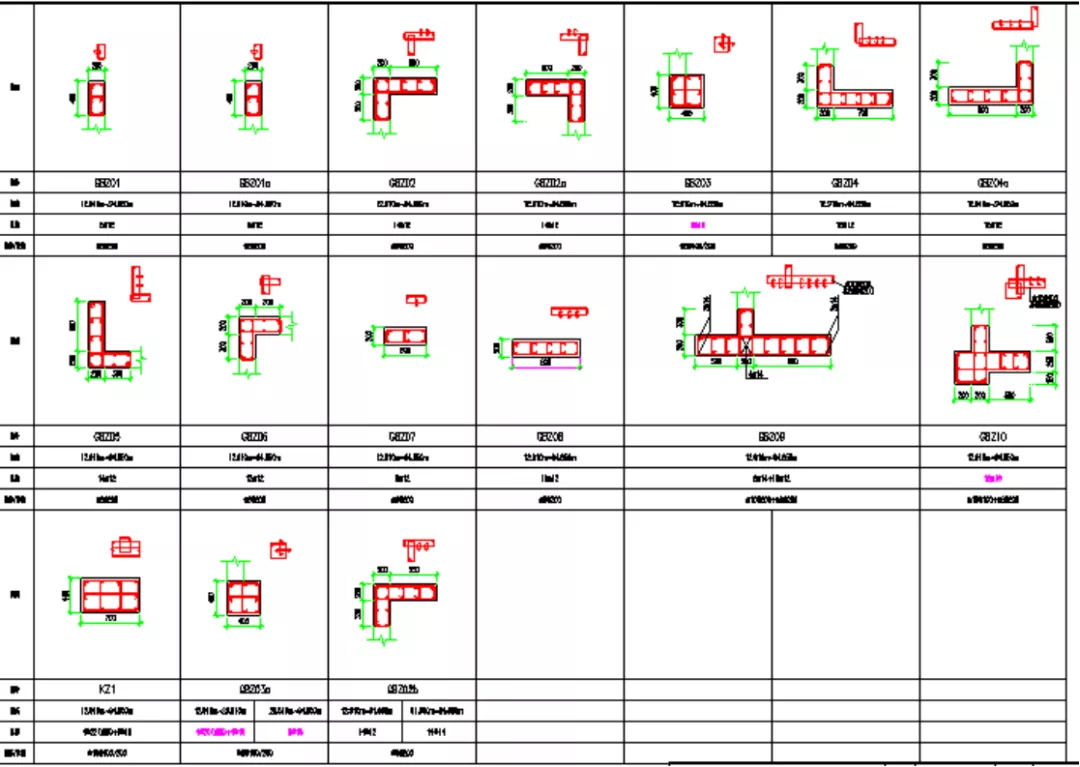

原設計：

第一次優化：

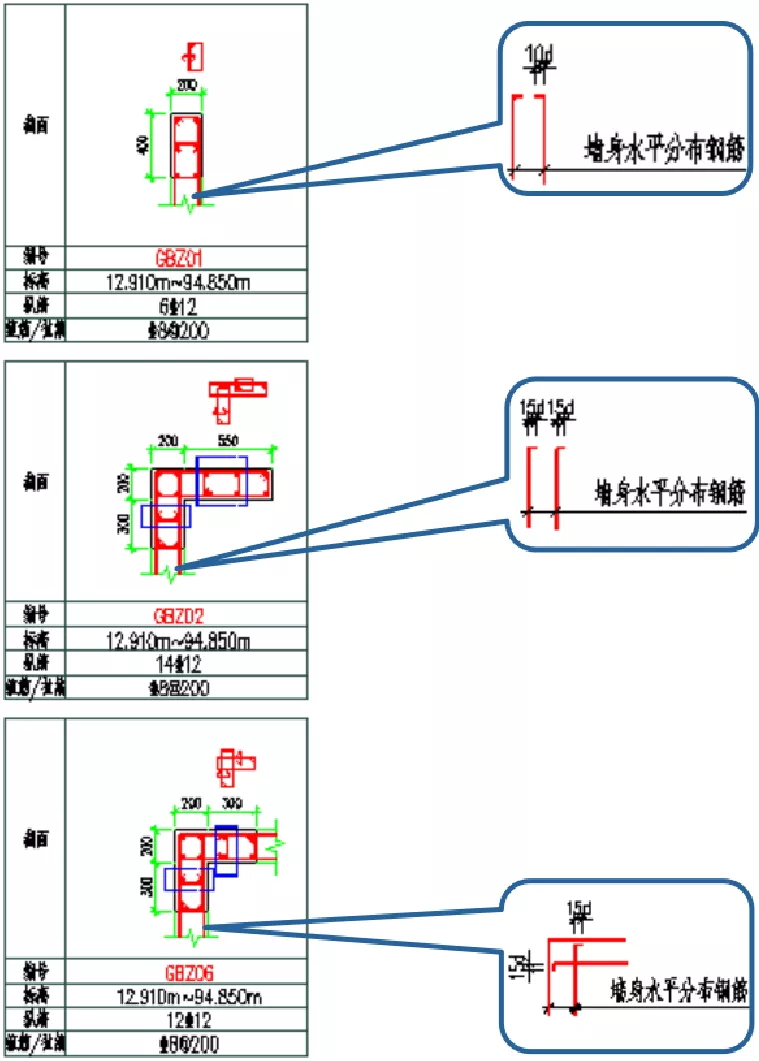

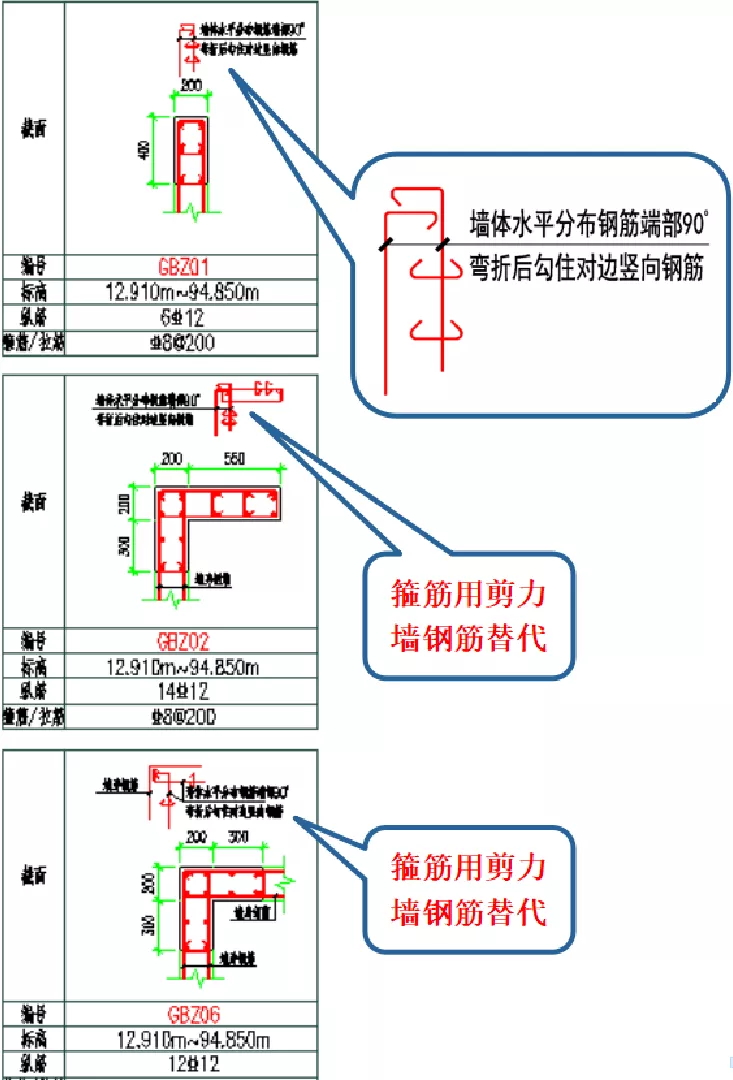

第二次優化取消了部分箍筋，采用“墻體水平分布鋼筋 + 拉筋”的形式，按《16G101-1》圖集第77頁分為兩種方式a、b。

第二次優化 a：

第二次優化 b：

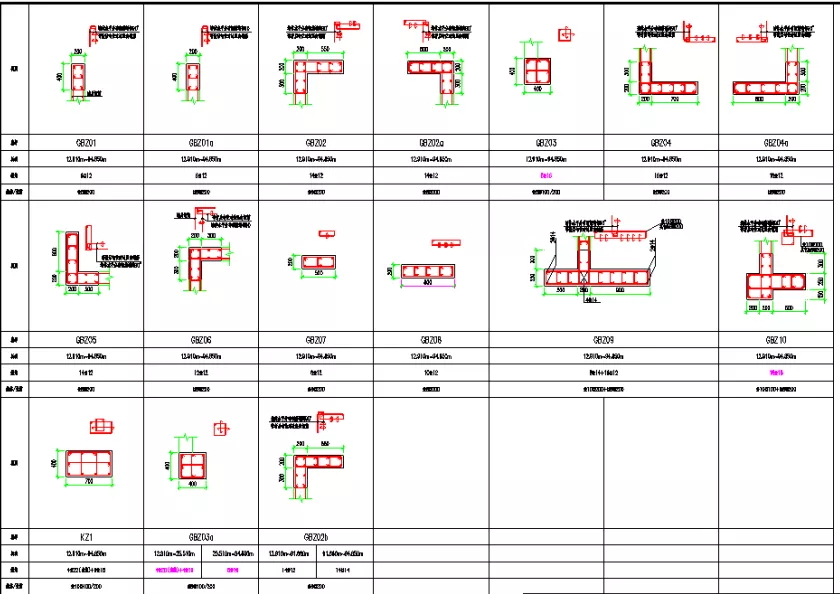

原設計：

第一次優化設計：

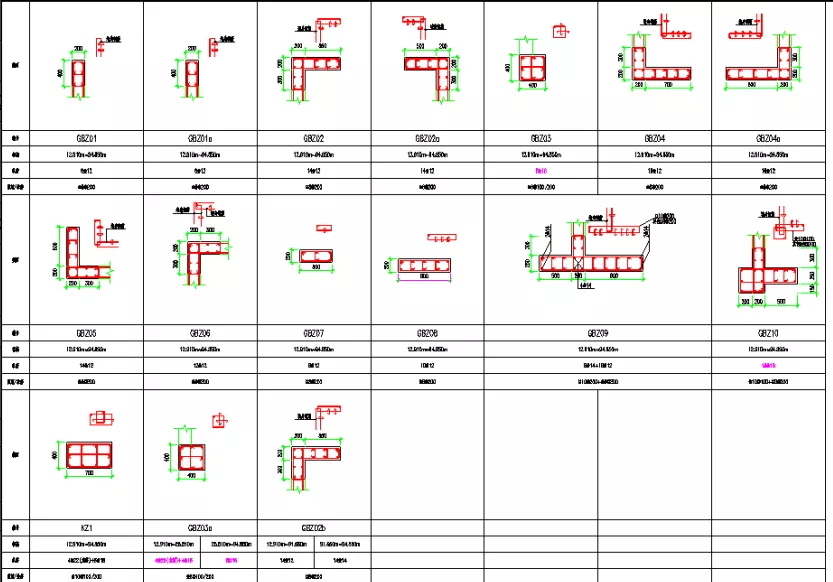

第二次優化設計 a：

第二次優化設計 b：

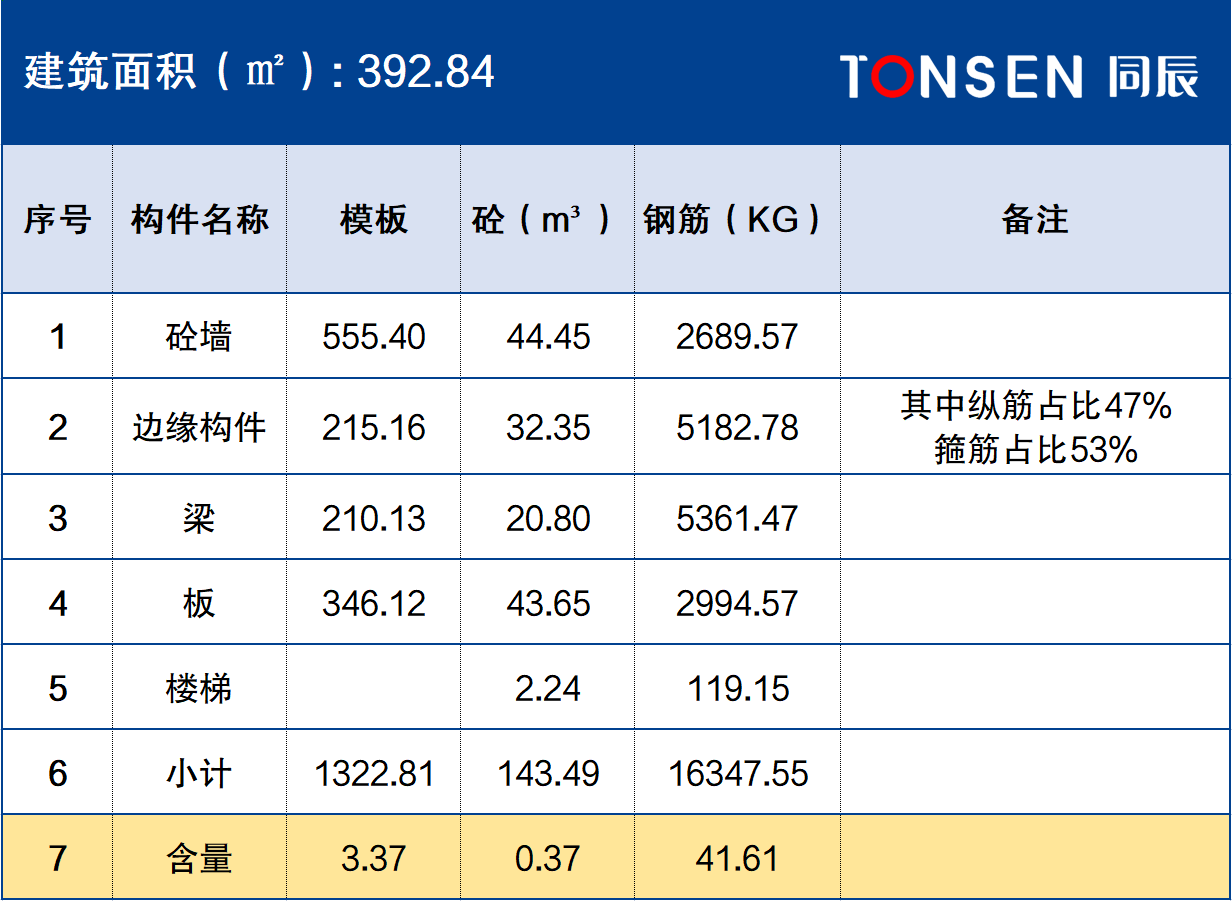

設計技術指標一覽表：

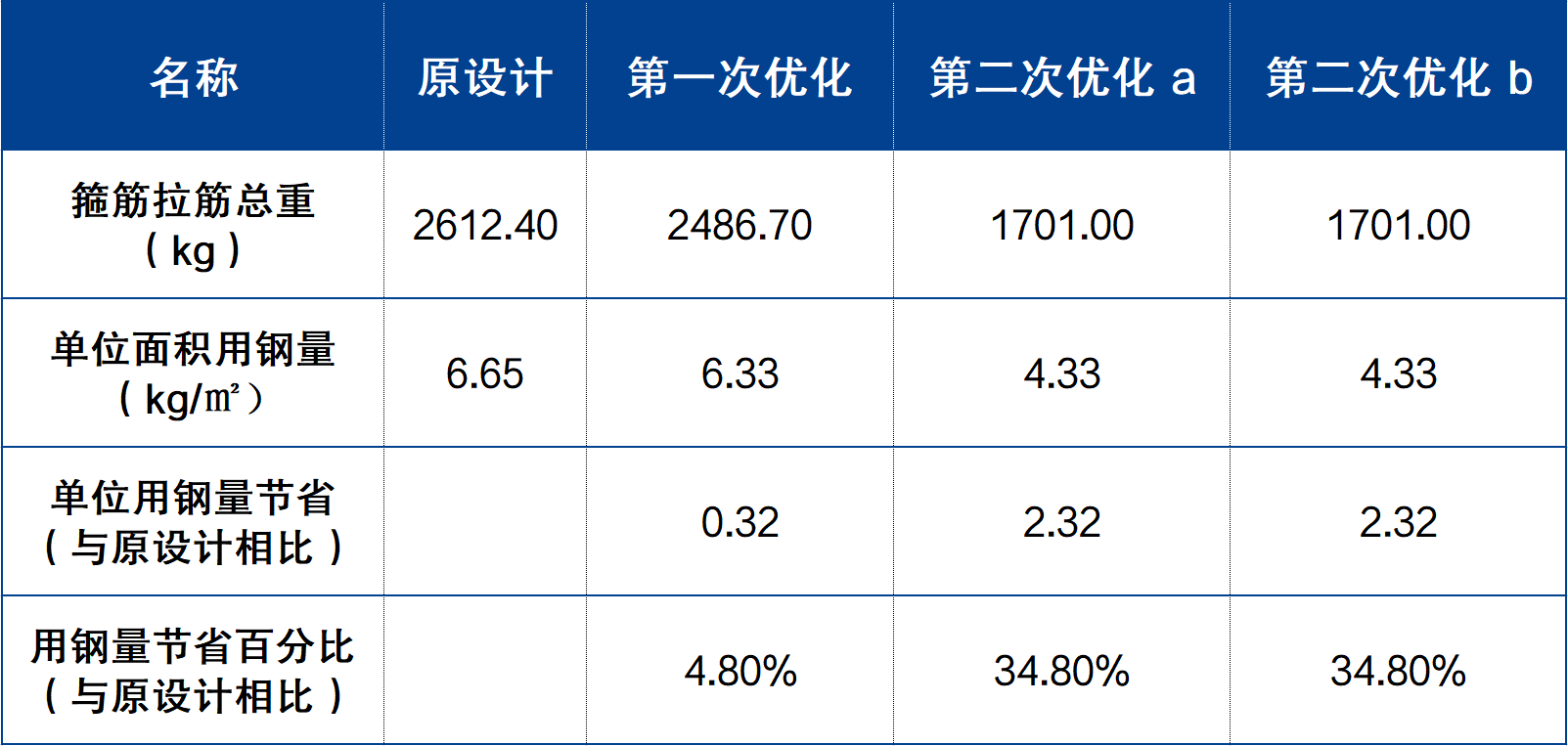

優化前后箍筋拉筋用量對比表：

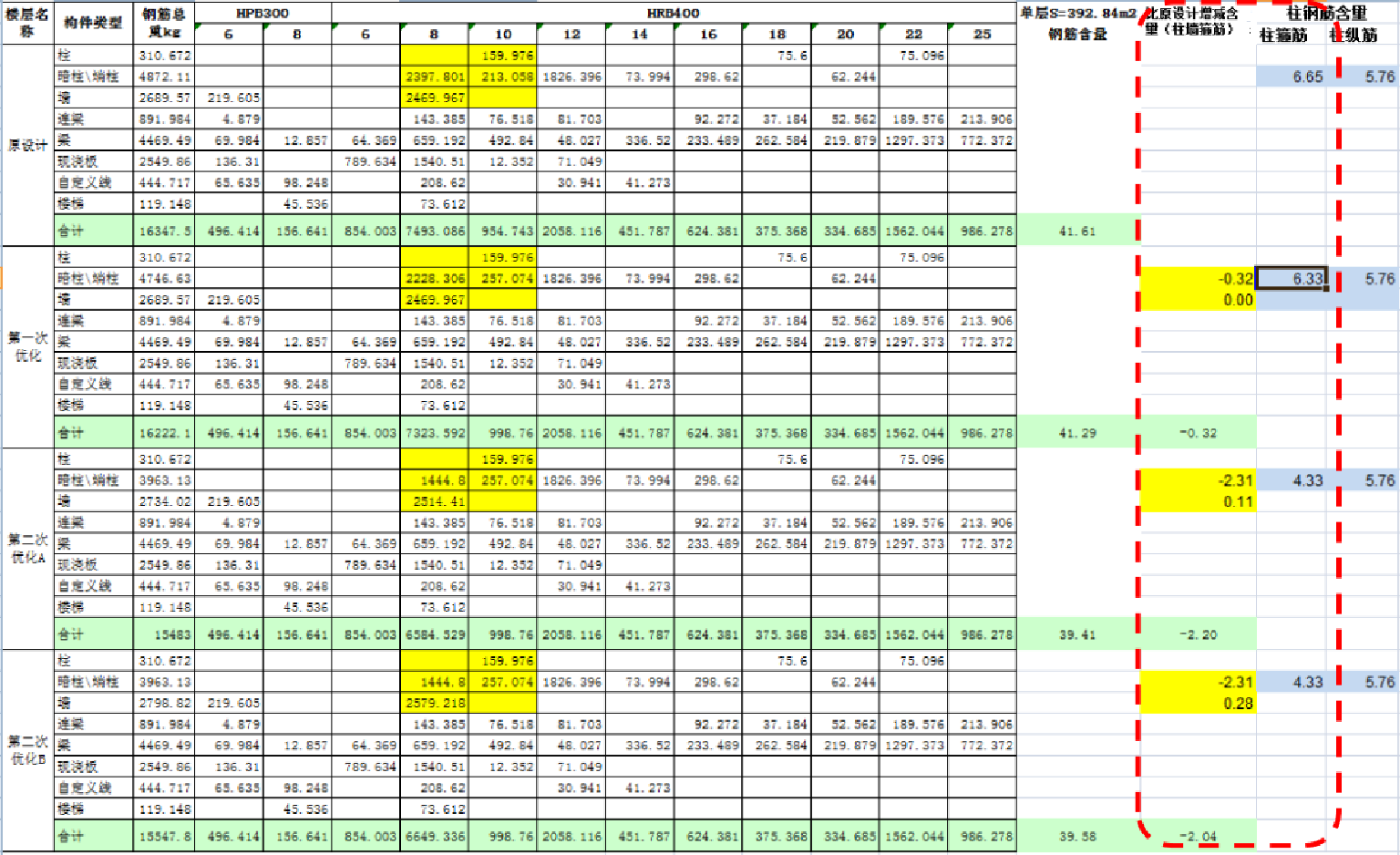

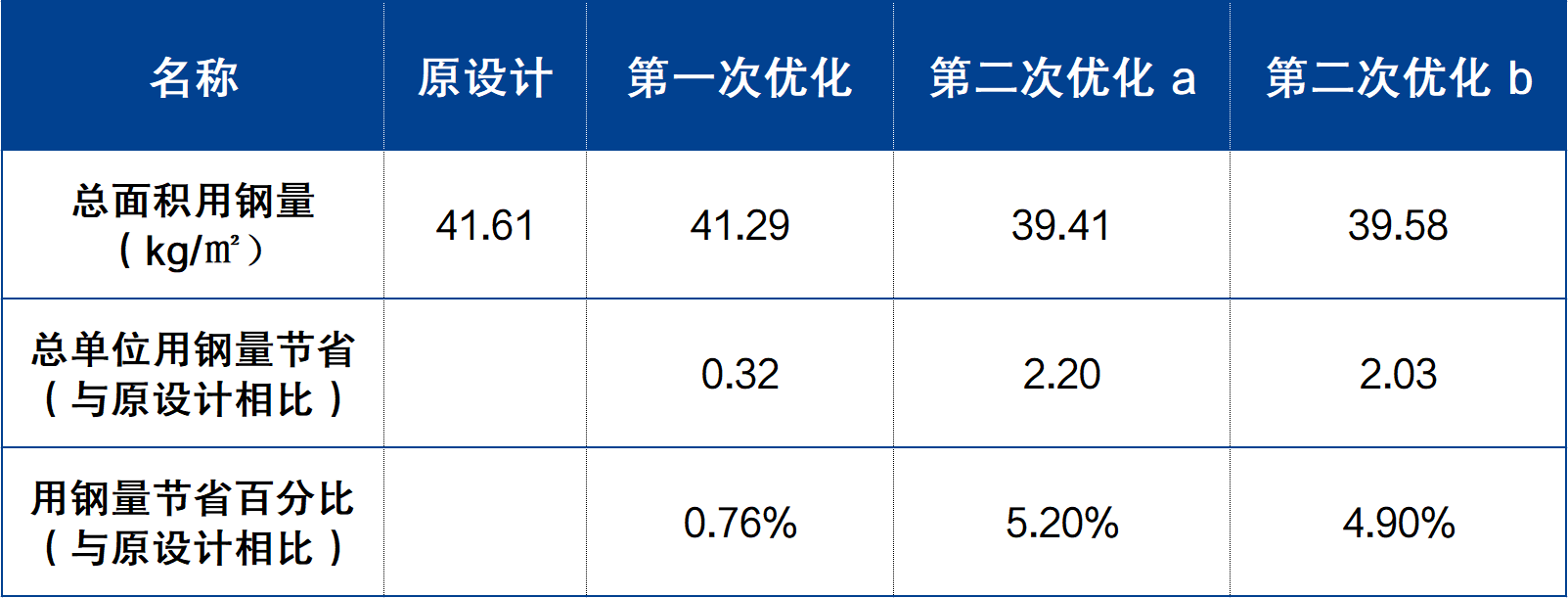

優化前后總鋼筋單位用量對比表：

按照上述原則，對所有非底部加強區剪力墻構造邊緣構件進行二次優化設計，并進行用鋼量測算。用鋼量指標表明：1、二次優化設計后，箍筋用量可節省34.8%，總用鋼量節省4.9%~5.2%；2、優化方式a與方式b用鋼量總體上相當，但采用方式b時水平分布鋼筋錨固長度略有增加。

03、優化建議

從以上案例的分析中可以看出，按《16G101-1 》圖集的做法，非底部加強區剪力墻構造邊緣構件箍筋取消，而采用“墻體水平分布鋼筋 +拉筋”的形式，有很好的經濟性，并且有規范依據，因此建議在項目中推廣使用。方式a、b經濟性相當，但方式b施工較為方便，推薦使用。

注：當構造邊緣構件內箍筋、拉筋位置（標高）與墻體水平分布鋼筋相同時采用。
