隨著房地產市場的調整，依托于房地產設計的眾多的民用設計院，也同時進入了困難時期，設計業務量驟減，成本壓力劇增。迫于生存壓力，民用設計院開始承接部分工業建筑設計，主要類型為規則性較好的單層、多層鋼結構廠房。工業建筑的設計，從總圖規劃、使用功能、工藝要求等與普通住宅等民建，有諸多的不同，如果采用民用建筑的設計思路進行工業建筑設計，就會在成本、施工難度、適用性方面產生問題。

本文結合近期我司的咨詢項目，對廠房設計中的典型問題舉例分析，說明工業建筑以及鋼結構廠房設計思路的不同。

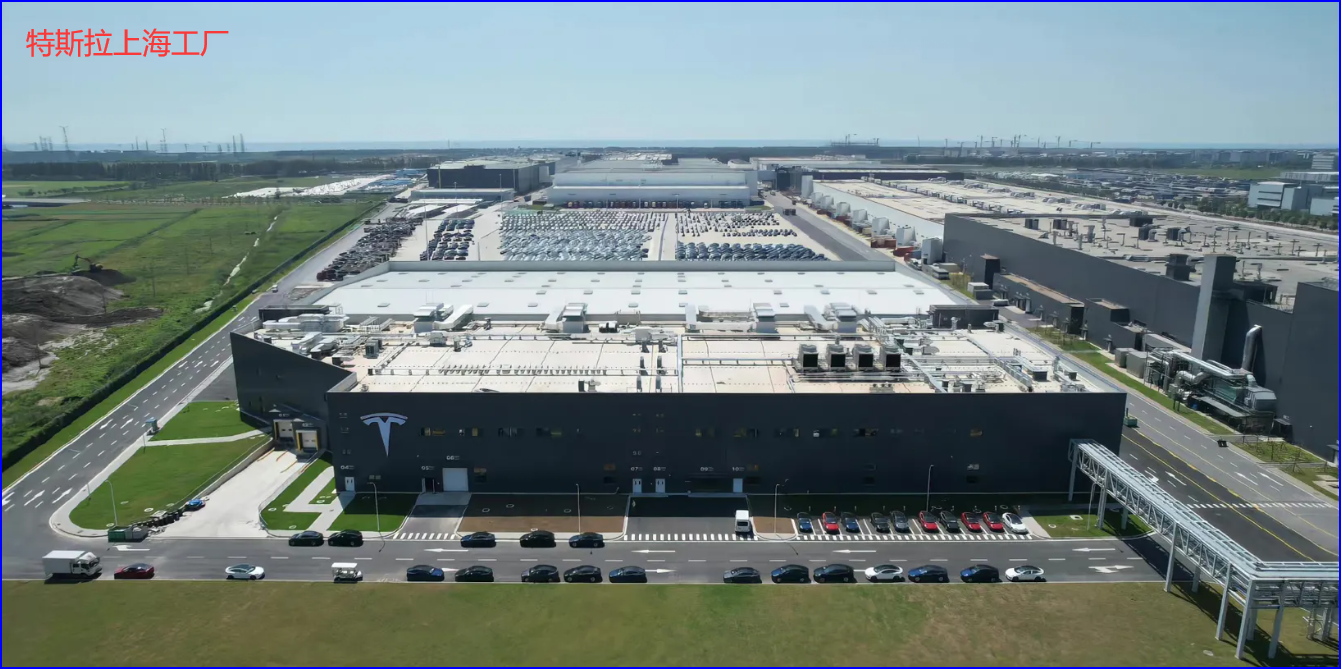

工業建筑整體風格，與所處位置、周邊產業規劃等有關系。部分自持的工業園區，因考慮企業形象等，會更注重產業園建筑單體的外觀設計，用類似商業綜合體的設計感來凸顯高端。但是仍有一些企業，富如特斯拉，也會放棄外觀，追求實用，畢竟廠房的第一作用是生產。

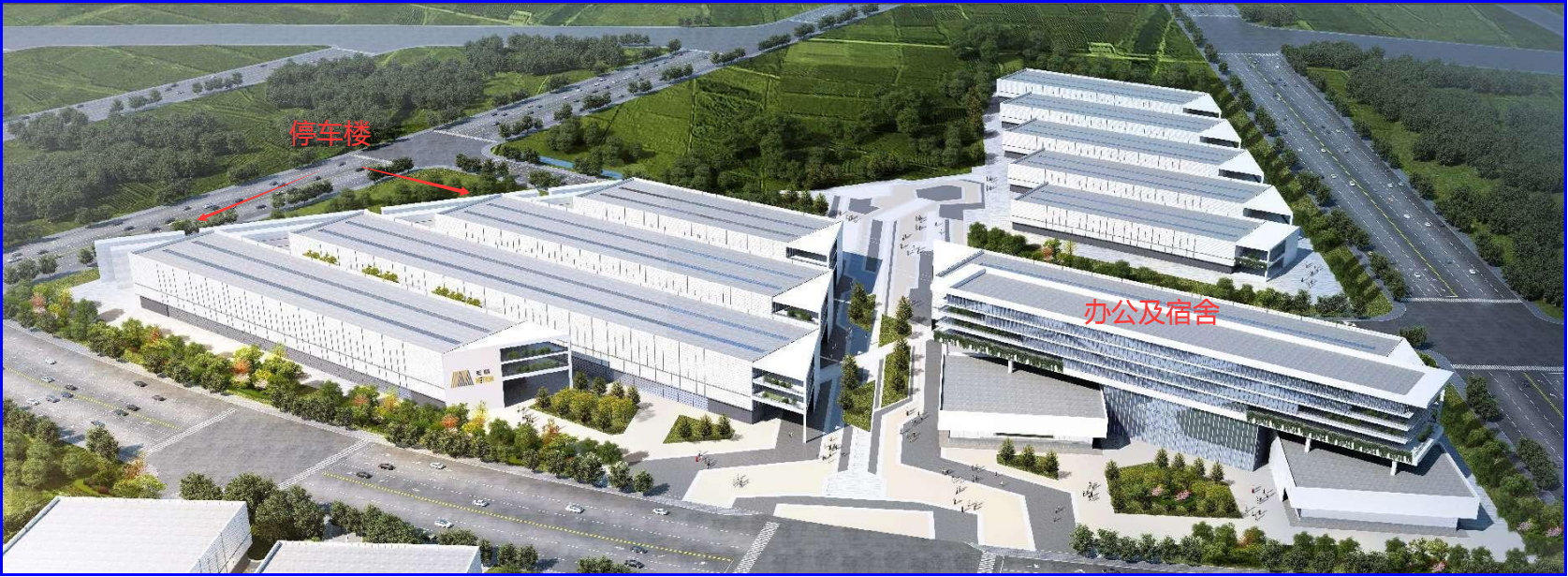

再看下圖中的方案，其定位明顯高于特斯拉，但其整體布局是否合理，開放式的設計是否便于管理都是需要思考的問題。

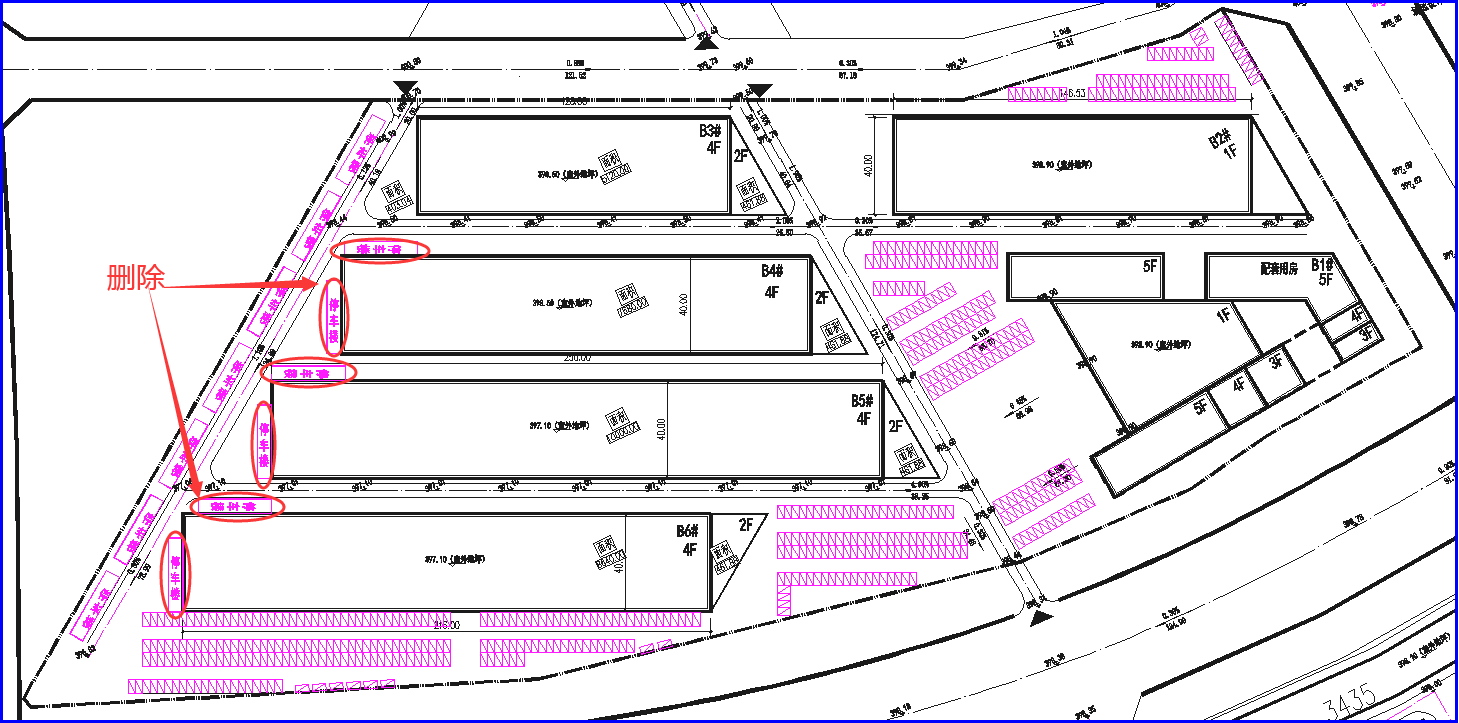

上圖中項目，入駐廠家要求園區提供兩千個車位，方案設計的解決方向是在園區左側設置13個多層鋼結構停車庫。這樣的方案，園區內無地面停車，顯的非常整潔，但是實際使用時，由于13座停車樓位置集中，很可能產生擁堵，且停車樓和辦公及宿舍的距離有400~700米，停車非常不便。同時園區內道路沒有規劃客貨車分流，流線混亂，影響生產。

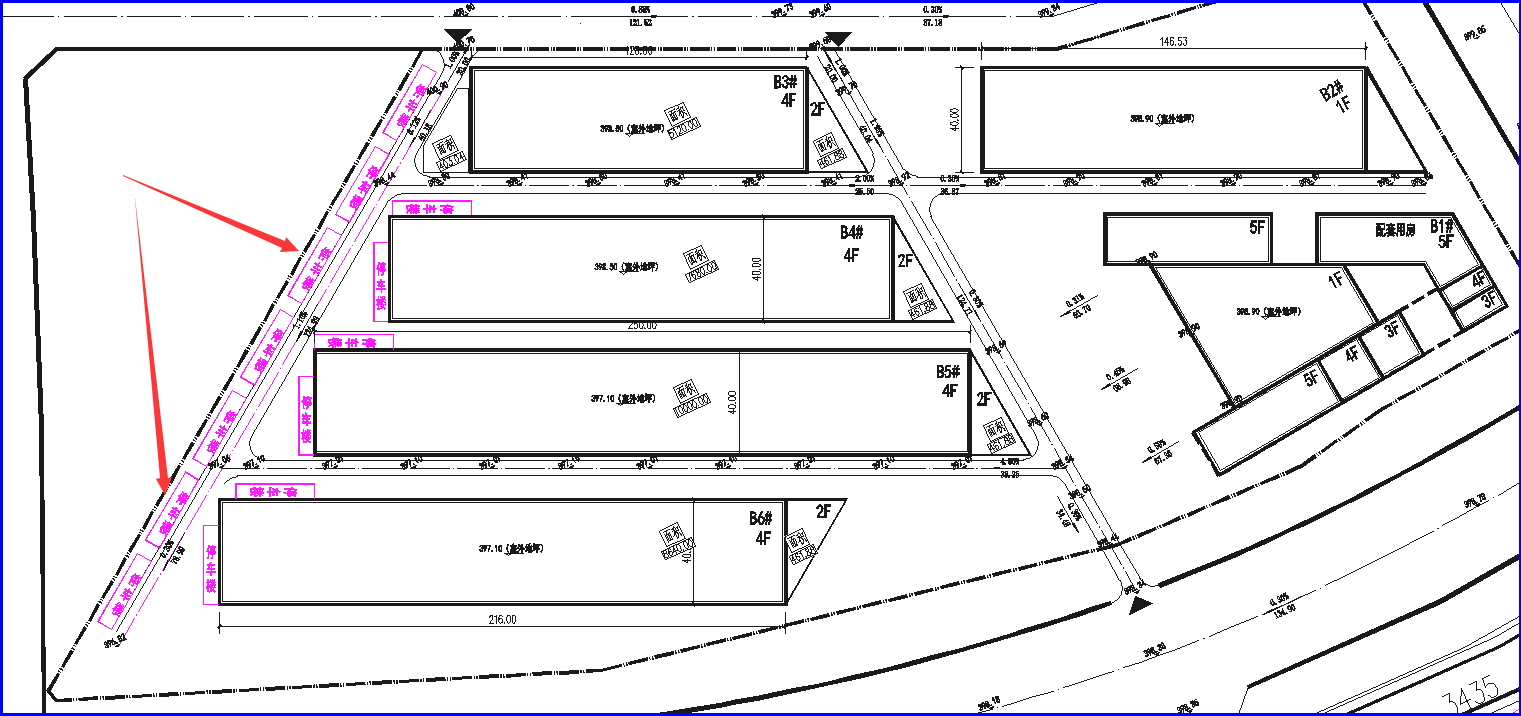

我司介入后，明確提出園區設計的第一要?jiǎng)?wù)，是服務于生產，并與甲方及入駐廠家充分溝通，將車位優化為以方便使用的地面車位為主，停車樓為輔，減少6棟停車樓，改善使用功能的同時，節省成本700萬元以上。同時梳理客貨車行車流線，改善生產環境。

廠房?jī)?nèi)部的設計，需要結合生產工藝進行布置，舉一個簡單的例子，比如廠房?jī)?nèi)電梯間的設置，需要考慮原材料和成品的上下運輸，盡量減少搬運的距離，并考慮電梯出入口處空間的開敞性，提供等待和上下交錯的空間。也就是說需要結合生產工藝，以方便生產為第一要求，優化每一處細節。同時去除一些看似人性化，實際不必要的功能區，以控制成本。

▲ 原設計首層平面

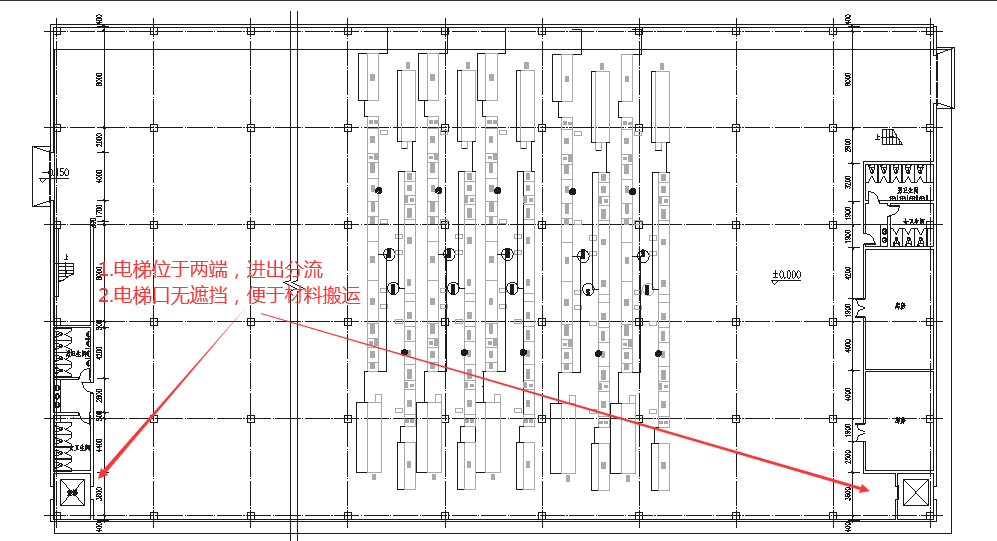

▲ 優化后首層平面

結構設計方面，一般的民用設計院對于混凝土結構是非常熟悉的，當廠房采用混凝土結構時，留意荷載和生產工藝后，都可按常規項目對待。民用院在地產行情好時一般不做工業建筑，大量的設計院都沒有鋼結構設計人員。當采用鋼結構時，民用院鋼結構設計人員及經驗儲備是否足夠，就決定了設計的合理性和經濟型。

特殊行業的工業建筑，比如石油石化行業，一般對工藝要求高，多是由行業內的設計院完成。民用院能拿到的項目，多是單層和多層普通鋼結構廠房，設計相對簡單，但是鋼結構廠房的受力模式、傳力路徑、構件的制作、現場的安裝等與混凝土結構都有很大的區別。下邊通過一個石墨化負極材料生產車間項目中出現的幾個典型問題說明設計人員經驗不足、或者仍采用混凝土結構設計思路時，對結構經濟性和安全性的影響。

01、缺乏溝通、不了解工藝

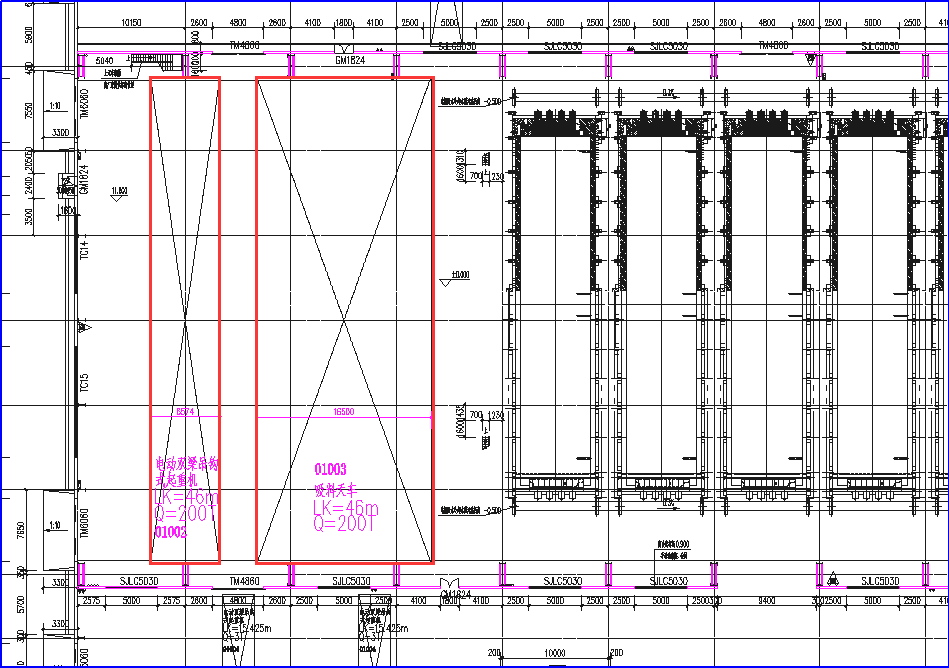

下圖中擬建建筑功能為石墨化負極材料生產車間的局部圖紙，建筑面積約4.3萬m2，建筑高度為25.5m，廠房結構形式為門式鋼架單層鋼結構廠房。我們介入該項目時，圖紙已經完成施工圖審查并準備現場施工。

圖中吊車位置主跨48m，有兩臺A8級重型吊車。施工圖中表示，兩臺吊車均為50噸的A8級重型工作制吊車。檢查結構設計模型，設計院采用兩臺普通的50噸吊車進行組合。

這里存在三個問題：

建筑圖中標注的Q=200T，按正常的解釋是起重量200噸，看到這個標注的第一感覺是“國內有這么大的吊車？怎么會用到這么大的？”實際僅為50噸，標注錯誤。

根據我司項目經驗判斷，可采用10噸+50噸的吊車組合，不需要兩臺吊車全部50噸。

結構模型中兩臺吊車寬度均指定為6.5m，實際上吸料天車的車寬為16.5m。在單榀框架水平力計算時，車寬影響多臺吊車的荷載組合。

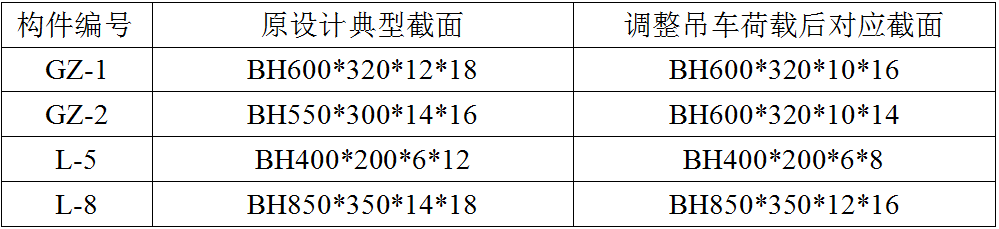

與甲方生產部門充分溝通后，確認采用10噸檢修用吊車和50噸吸料天車即可。修改結構模型的吊車參數后，單榀鋼架約節約3.6t型鋼，節省8.5%。

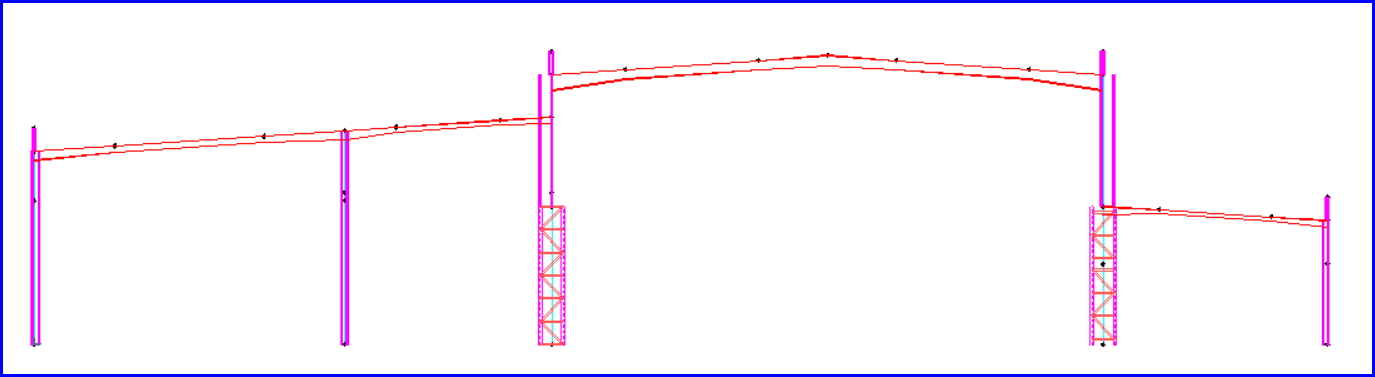

▲ 門架示意圖

02、混凝土結構思維設計鋼結構廠房

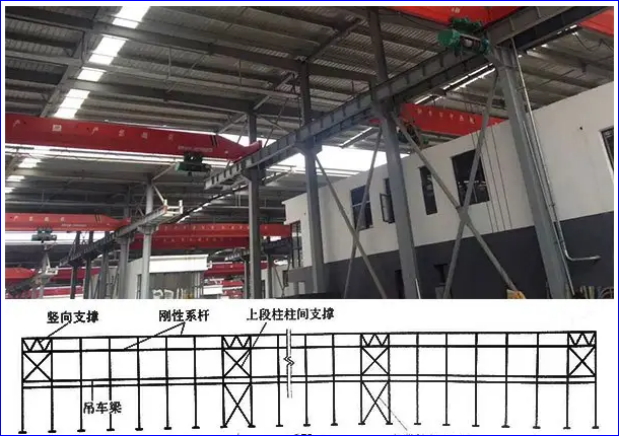

門式剛架廠房，支撐系統是結構的重要傳力系統，這個是與普通混凝土結構一個典型的區別。

特別是重要位置的柱間支撐，可以將部分水平荷載轉化為支撐兩側柱子的豎向力，避免柱腳存在過大的彎矩。

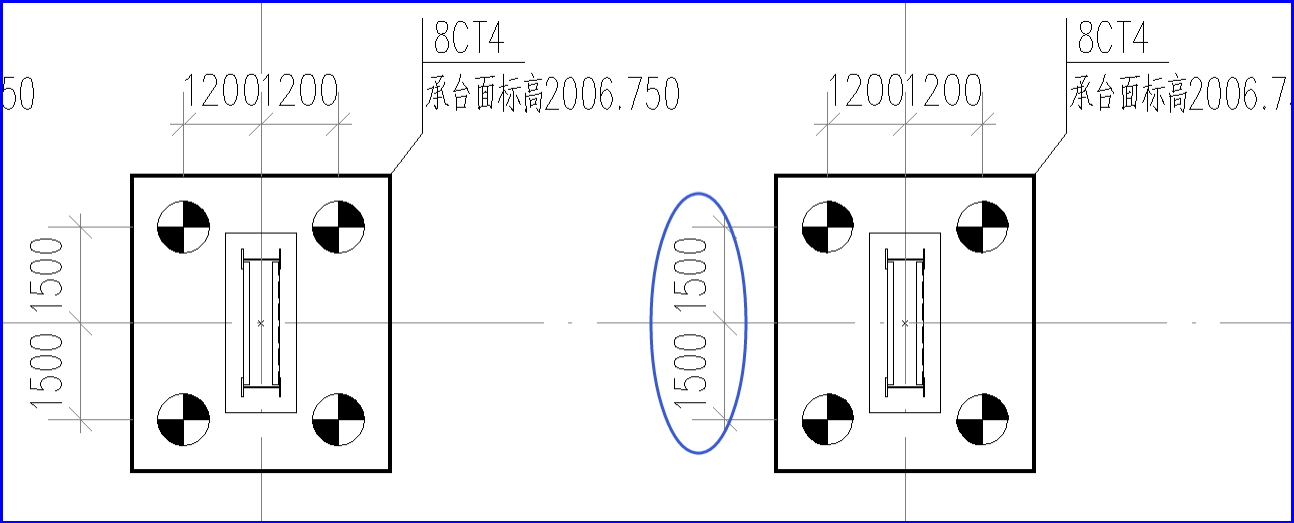

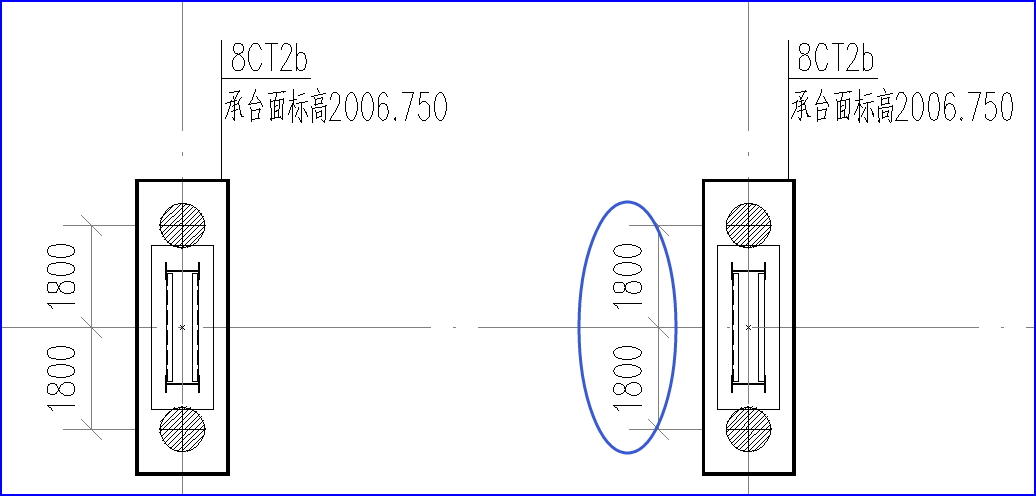

我司在審核廠房計算模型時，發現計算模型中未建入支撐系統，造成柱底沿廠房縱向方向有很大的彎矩，設計單位在增加柱截面的同時，柱下設置了4樁。

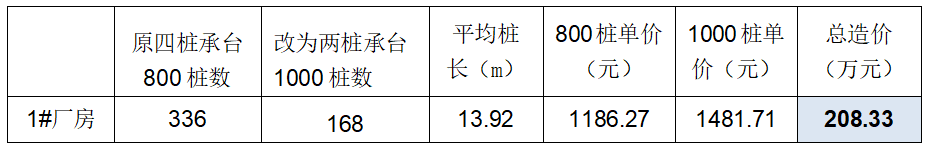

我司在模型中按實際加入支撐系統，減小柱底彎矩后，采用兩樁即可滿足計算要求。在滿足計算要求的同時，節省樁基費用208萬元。

03、鋼結構廠房計算

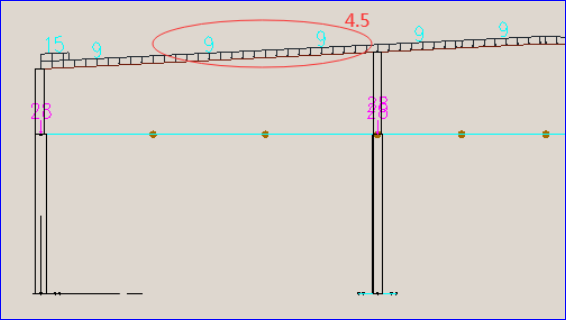

荷載并非越大越好民用鋼筋混凝土建筑，結構自身的重量一般都是對結構不利的，設計時輸入的荷載越大，構件的配筋越大，結構安全富余度越多。所以設計人員通常都會有意無意的增加荷載。比如在此項目中，屋面荷載按4.5kN/m2輸入，實際上輕鋼廠房屋面恒載很輕，一般輕鋼屋面約0.3KN/m2，即使考慮屋頂光伏，荷載也僅是0.5KN/m2。對于輕鋼廠房，這個取值并不是越大越安全，有時會因?yàn)楹爿d比實際偏大較多，而對風吸力的考慮不足，導致安全事故。

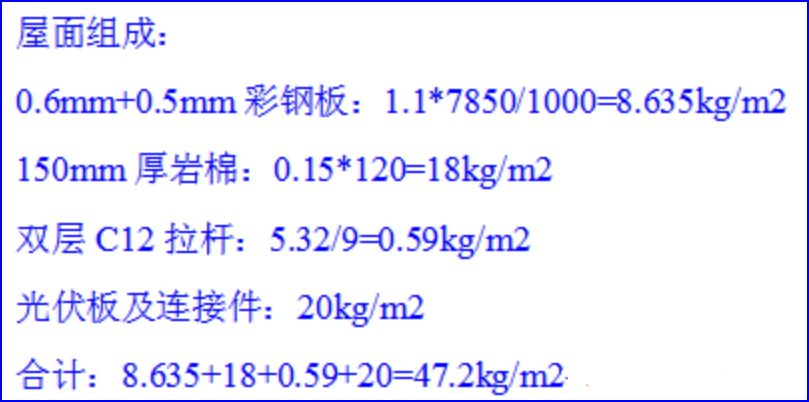

▲ 相當于0.48KN/m2

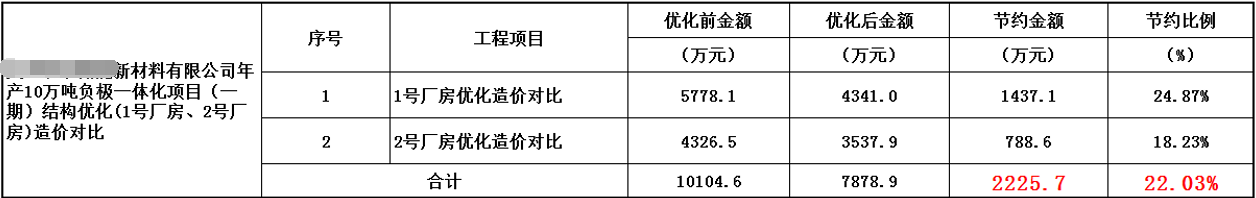

以上僅時典型問題的距離，在設計過程中，還有風荷載的細化、抗風柱設置、系桿設置、柱間支撐形式等一系列的問題，均體現出設計人員經驗不足的問題，經我司對圖紙及計算模型詳細的審核后，在保證一定安全富余度的同時，整個項目節省資金2225.7萬元，節省22%。

以上問題反應出現在工業廠房設計的現狀：

工業廠房設計特點是生產工藝要求占主導地位。

工業廠房因其特殊性，比如防火、防爆、特殊工藝要求，設計一般由工業院進行設計，民用院項目量少。

近兩年因民用院業務量變差，開始進入工業建筑設計領域。設計人員經驗少，靠主觀增加富余度來彌補設計經驗不足，同時有些該加強的位置沒有得到重視，浪費材料且存在設計缺陷。

民用院對生產工藝流程關注較少，采用民用建筑思維進行設計，建成后嚴重影響工藝流程，造成嚴重的拆改情況。

有經驗的咨詢單位參與整個項目的設計工作，是對設計工作一個很好的補充，是解決以上問題的一個好的方式。在實現功能的同時，控制項目成本。
