地下部分結構層高除影響結構構件本身成本外，還關系到相關工程土方開挖、基坑支護成本費用；同時對相關施工期間措施費用及整體工期影響很大。超高層塔樓項目配套的多層地下室工程在滿足相關建筑使用的前提下選擇合理的地下室層高，對整個工程的進度、造價意義重大......

本文以我司結構優化工程案例為背景，以優化前后地下室層高對工程造價的影響為方向進行分析，有助于提高大家對地下室層高重要性的認識，從而在建筑方案階段有效控制工程成本。

01、工程案例基本情況

1.1、工程概況

某城市綜合體（商業.住宅.公寓.酒店.辦公）項目，4層地下室（地下一層為商業），2~3層商業裙房，塔樓為T1、T2兩棟超高層辦公酒店及7棟100m高度住宅公寓。本報告以地下室為例對原設計與優化后結構層高進行對比分析。

項目建筑基本信息如下所示：

  總建筑面積：514200m2；

  地上建筑面積：271350m2；

  地下建筑面積：242850m2；

  地下室基底總面積：71500m2

  正負零絕對標高：158.50 m;

  建筑高度：塔樓T1辦公樓   149.60m；

                  塔樓T2酒店     149.60m；

                  塔樓R1~R4住宅   99.60m；

                  塔樓S1~S3公寓   99.60m；

                  裙房商業   12~ 16.5m；

                  地下商業及車庫    地下四層(其中負一層為商業，負二~四層為停車庫)；

1.2、結構設計基本信息

本工程的設計使用年限為50年，基本雪壓0.45kN/m2,標準凍深為1.9m。設計地震分組為一組，場地土類別為Ⅲ類，場地特征周期為0.45s，抗震設防烈度為7度，設計基本地震加速度值為0.10g，水平地震影響系數最大值=0.08。人防地下室設防等級為核六常六，設置在地下四層（地下三層部分區塊）車庫。

1.3、原設計地下室層高

建筑結構層高原設計如下：

  L1（地上一層）:6.0m;

  B1（負一層）:8.0m;

  B2（負二層）:6.0m;

  B3（負三層）:4.0m;

  B4（負四層）:4.0m。

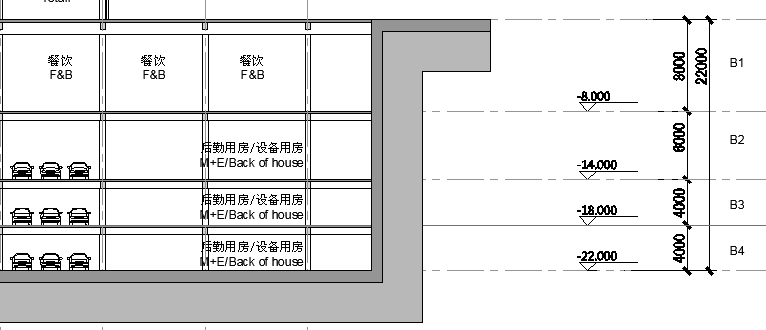

相應建筑剖面如下圖所示：

圖1.3-1地下室建筑剖面圖

1.4、原設計地下室結構方案

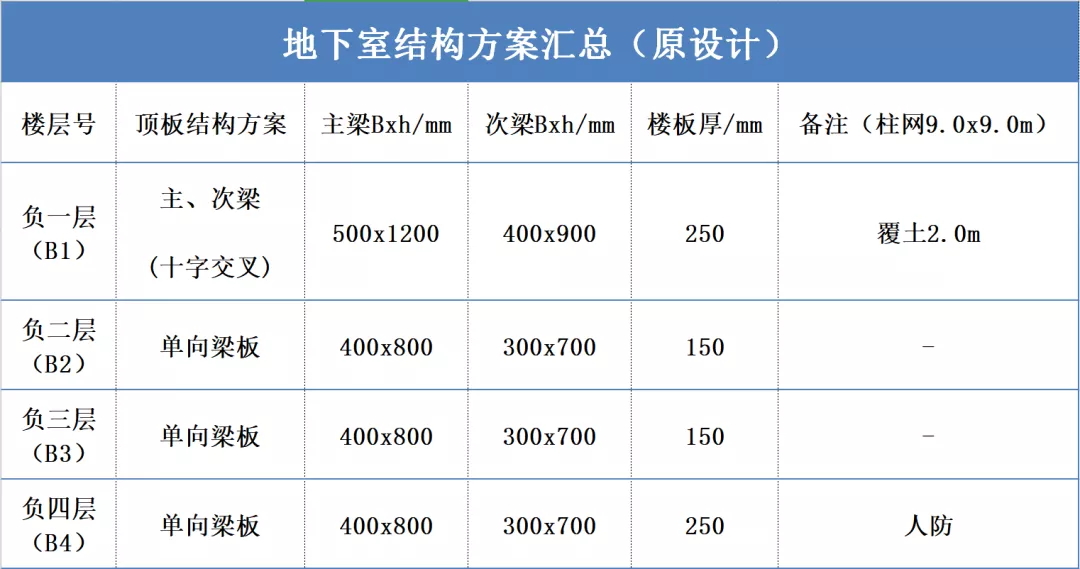

1.4-1地下室結構方案匯總表（原設計）

1.5、原設計地下室組成分析

地下室的層高＝頂板梁（板）高+面層厚度（覆土厚度）+停車庫凈高+設備管線相關高度（通風管道、噴淋高度、電橋架高度)。

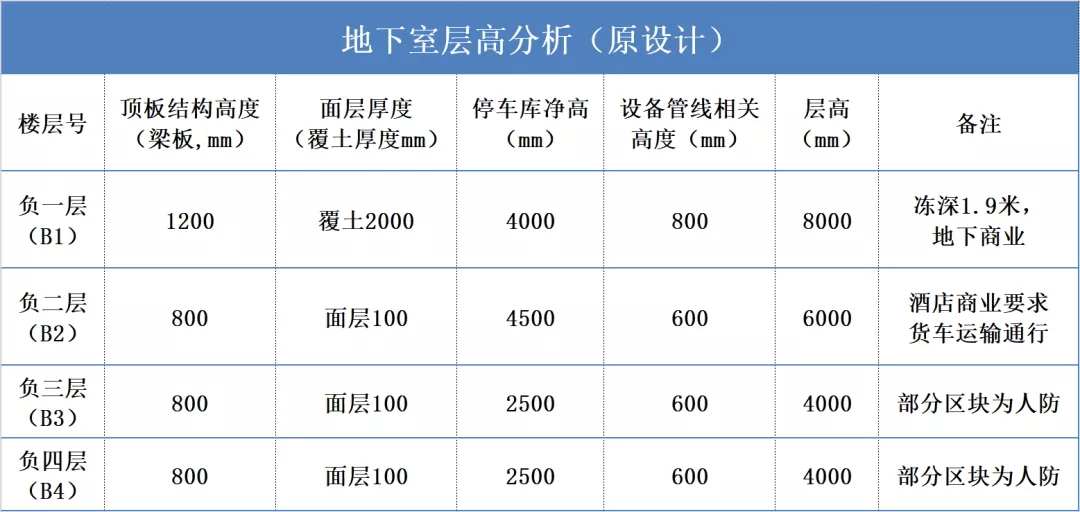

表1.5-1地下室層高分析表（原設計）

1.6、原設計基坑支護方案

設計院提供的原設計基坑支護方案為：

支護樁φ1000@1200，C30灌注樁，L=30.0m+4道預應力錨索φ150@1200,L=30.0m

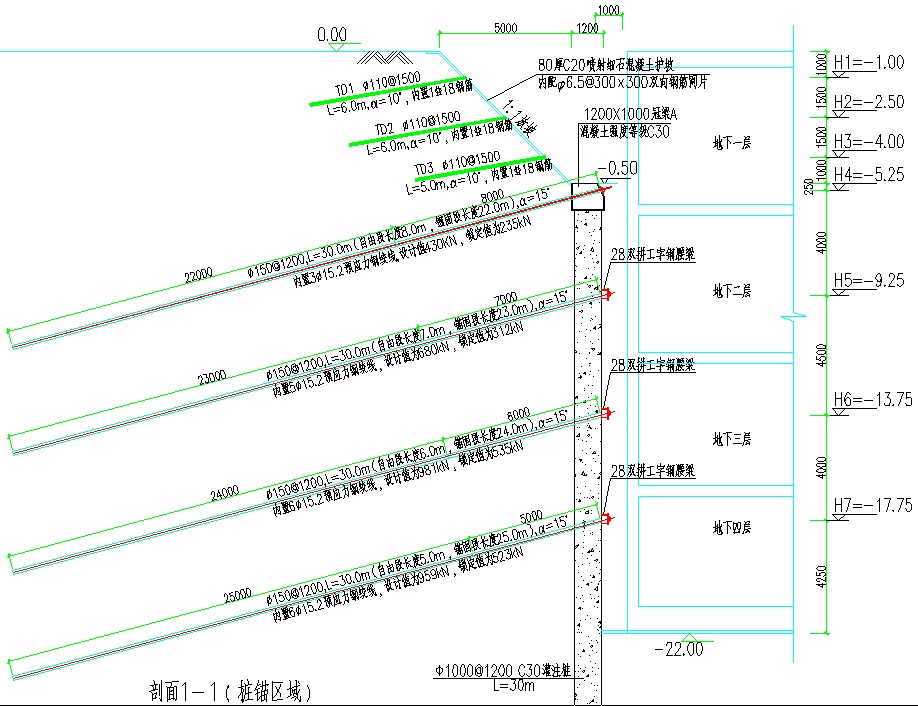

相應典型支護剖面如下圖所示：

圖1.6-1基坑支護典型剖面圖（原設計）

1.7、原設計相關方案造價費用統計匯總

地下室層高影響的工程造價費用主要為：地下室結構、土方、基坑支護，經造價咨詢公司估算費用共約44989萬元，超目標成本約18.4%（目標成本約38000萬元）。

估算明細如下表：

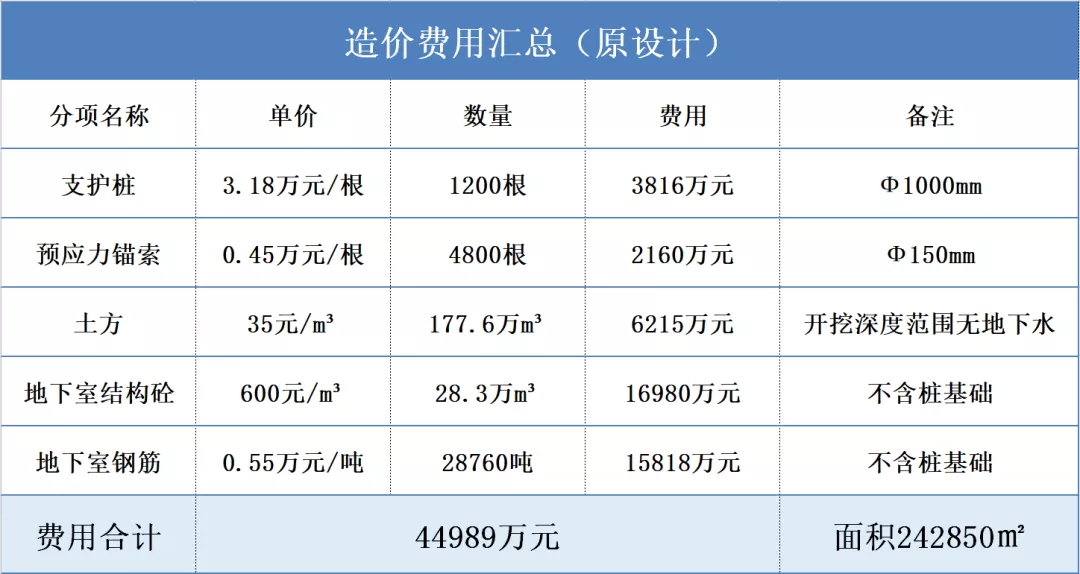

表1.7-1造價費用匯總表（原設計）

02、成本偏差技術分析

2.1、覆土厚度選擇不合理

當?shù)貥?biāo)準凍深為1.9米，設計單位提供的設計條件頂板覆土厚度為2米，通過深入研究當?shù)氐南嚓P(guān)規范要求。

主要有以下不合理項：

  1）地庫結構頂板標高滿足標準凍深以下的設計要求；

  2）按覆土2米埋深設計，仍然不能滿足室外埋管走線要求（水暖管線），還是需要從室內走管；

  3）綠地率及景觀種植等并不要求覆土厚度達到2米。

2.2、地下室結構方案選型不合理

設計單位計算參數及荷載、構件尺寸未精細化設計，選用的結構方案均為傳統梁板方案，沒有考慮新型建筑使用品質高的無梁樓蓋/加腋大板等結構方案，未進行經濟性對比分析，影響結構層高較多。

2.3、結構層高不合理

前兩項（2.1、2.2）不合理設計及其他（如考慮大型貨車進入地下二層，凈高要求達到4.5米）導致地下室層高設計極不合理，增加結構成本的同時大量增加相應土方開挖及基坑支護費用。

03、 方案優化

3.1、優化工作流程及技術實施條件確認

根據我司工程經驗，地下室層高具有較大優化空間，經與建設方，建筑方案公司、機電顧問公司，施工圖設計院等相關參建單位初步溝通確認相關技術條件。并由我司提出地下室層高綜合優化方案，建設方召開參建方工作會議討論確認。

初步溝通確認的技術實施條件如下：

  1）地庫結構頂板標高不需要滿足標準凍深以下的要求；

  2）綠地率及景觀種植土厚度滿足國標要求即可，當?shù)貨]有特殊要求；

  3）地庫頂板結構方案除傳統梁板外，當?shù)匾灿衅渌愋蜆巧w實施，可根據經濟性對比結果選用；

  4）酒店商業下地庫貨車高度可按常規小貨車通行做法考慮。

3.2、優化地庫結構頂板方案

地庫結構頂板方案優化設計條件如下：

  1）地庫頂板覆土厚度調整為1.2米（原設計2米）；

  2）負二層車庫貨車通行凈高調整為2.7米（原設計4.5米）；

  3）柱網9.0x9.0m等其他設計條件不變。

根據優化設計條件，我司設計多種地庫頂板結構方案，其中包括無梁樓蓋.加腋大板等具有明顯經濟性優勢及更高建筑使用品質的結構頂板方案。

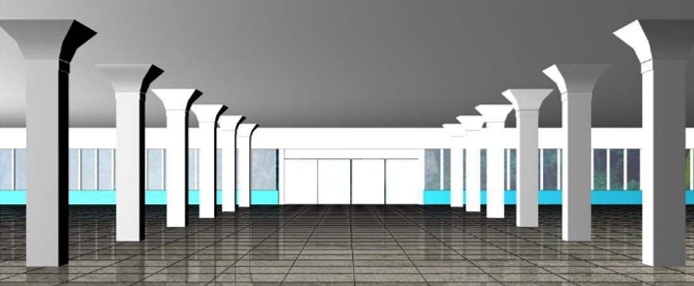

圖3.2-1無梁樓蓋效果圖

多種地庫頂板結構方案的造價測算結果并結合現場施工等條件，進行綜合經濟性分析。

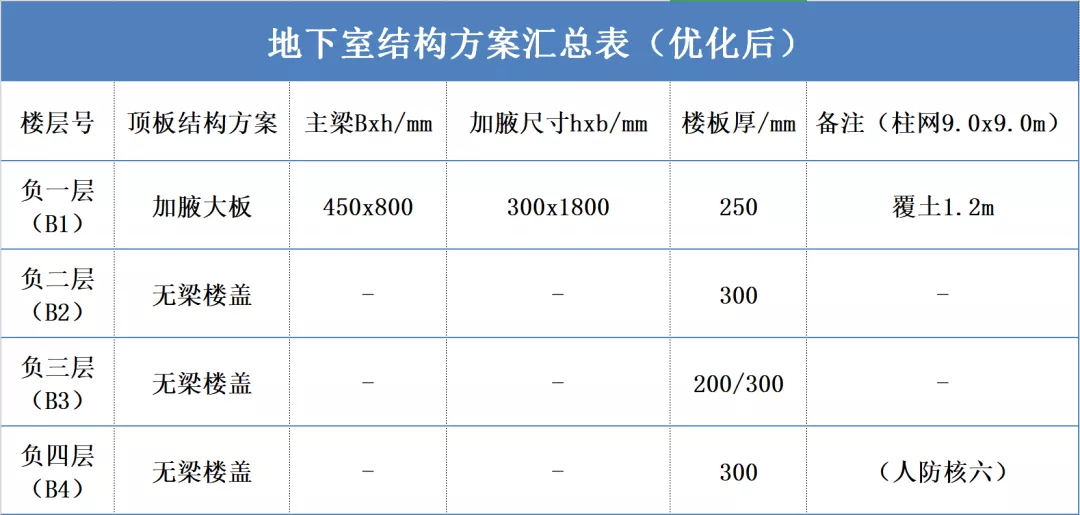

最終確認的結構頂板優化方案匯總?cè)缦拢?/em>
